Bạn có bao giờ tò mò về cấu tạo xe nâng người như thế nào mà lại có khả năng di chuyển linh hoạt, có thể đưa người lao động lên cao dễ dàng, hỗ trợ thi công nhanh chóng và hiệu quả? Thị trường xe nâng người hiện nay khá đa dạng, có nhiều loại và mỗi loại đều có cấu tạo riêng biệt. Trong đó, các bộ phận cơ bản như bánh xe, thân xe, sàn nâng, hệ thống thủy lực, hệ thống điện, hệ thống an toàn, hệ thống cảnh báo…thường giống nhau. Trong bài viết này, PNK Phú Thọ sẽ cung cấp chuyên sâu về cấu tạo và nguyên lý hoạt động của xe nâng người. Hãy cùng tìm hiểu nhé!
Cấu tạo xe nâng người cố định cho tất cả các loại
Tất cả các loại xe nâng người có mặt trên thị trường đều bao gồm các bộ phận cơ bản sau:
- Thân xe: Là phần khung sườn chính, chứa ắc quy, hệ thống điện và hệ thống thủy lực. Được chế tác từ thép chịu lực cao cấp, duy trì ổn định và chống rung lắc cho toàn bộ xe.
- Bánh xe: Được làm từ cao su đặc có độ ma sát cao, được trang bị phanh điện và phanh thủy lực, đảm bảo an toàn khi di chuyển, dừng, đỗ, chống trơn trượt.
- Sàn thao tác: Nơi người lao động đứng làm việc, được làm từ hợp kim nhôm và thép, có lan can cao tầm 1m để đảm bảo an toàn. Một số xe được thiết kế thêm sàn chính/phụ để mở rộng không gian làm việc.
- Hệ thống thủy lực: Có nhiệm vụ nâng/hạ sàn thao tác, bao gồm bơm dầu, xi lanh, mô tơ, bộ chia dầu, thùng dầu, van dầu và ống dầu.
- Hệ thống điện: Thường là ắc quy (thường là 24VDC) hoặc động cơ đốt trong, cung cấp năng lượng cho xe hoạt động.
- Hệ thống điều khiển: Bao gồm điều khiển dưới và trên, có chức năng điều khiển các chức năng của xe ngay tại vị trí làm việc.
- Hệ thống an toàn và cảnh báo: Tự động cảnh báo khi xe gặp sự cố, bao gồm các cảm biến nghiêng, ơ chế phanh tự động (ngăn xe bị trôi) và hệ thống cảnh báo bằng âm thanh, đèn nháy.
- Hệ thống xử lý khẩn cấp: Bao gồm phanh khẩn cấp, khả năng hạ sàn nâng bằng tay và hệ thống bơm dầu thủy lực dự phòng.
Cấu tạo xe nâng người chi tiết cho từng loại xe nâng phổ biến
Ngoài các cấu tạo chung, tùy thuộc vào mỗi loại xe nâng, cấu tạo xe nâng người cũng có sự khác biệt để phù hợp với mục đích sử dụng. Dưới đây là cấu tạo riêng biệt và đặc trưng cho một số loại xe nâng phổ biến:
Cấu tạo xe nâng người cắt kéo
Đặc trưng của xe nâng người cắt kéo là ở cơ cấu thang nâng hình chữ X. Thang nâng là bộ phận cốt lõi, được chế tạo từ các thanh thép cường lực cao cấp xếp chồng lên nhau, giúp thiết bị có khả năng nâng thẳng đứng. Khi hoạt động, hệ thống thủy lực sẽ điều khiển các thanh này mở rộng hoặc thu gọn, làm cho sàn thao tác nâng lên hoặc hạ xuống một cách ổn định, đồng thời chịu tải trọng lớn.
Cấu tạo xe nâng người thẳng đứng (dạng trụ)
Đặc trưng nhất của xe nâng người thẳng đứng là ở phần trụ nâng, được chế tác từ nhiều hộp thép hình trụ lồng vào nhau theo phương thẳng đứng. Hệ thống thủy lực sẽ tác động để các hộp này trượt lên/xuống, giúp nâng hạ sàn thao tác lên độ cao mong muốn.
Bên cạnh trụ nâng, ở một số mẫu xe nâng người thẳng đứng nhỏ gọn còn được thiết kế thêm các chân chống phụ có thể mở ra để tăng cường độ ổn định cho xe khi nâng người lên cao làm việc.

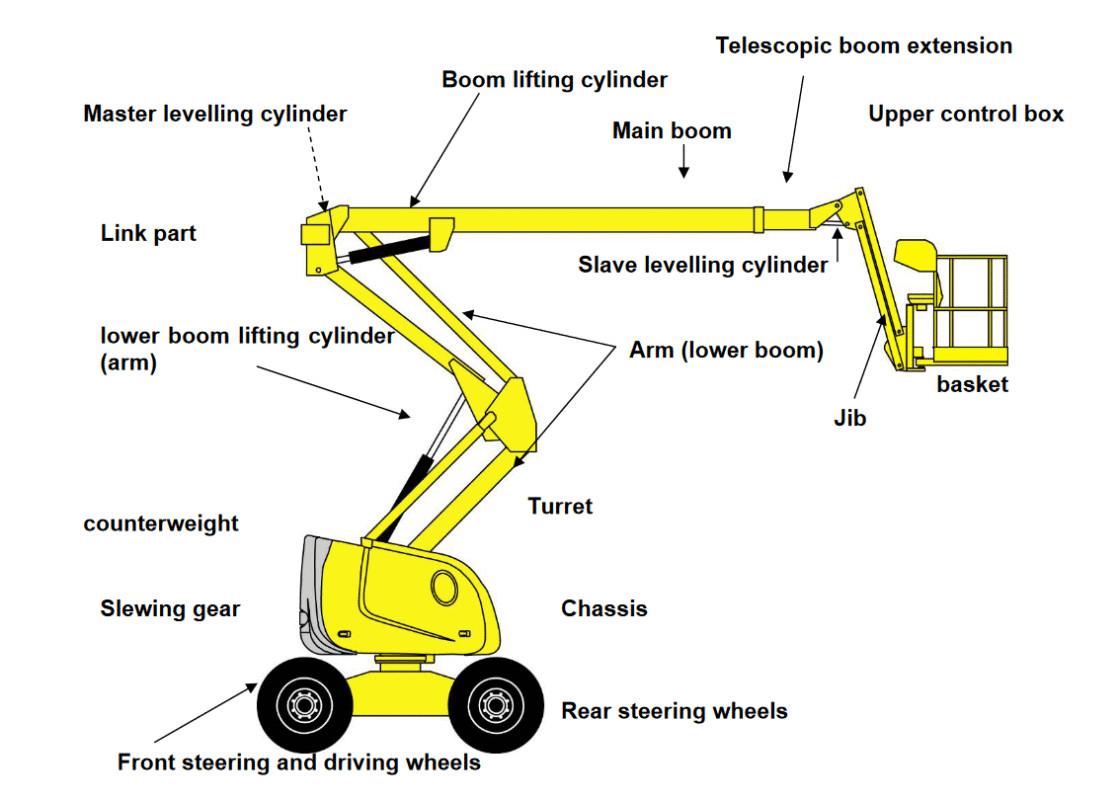

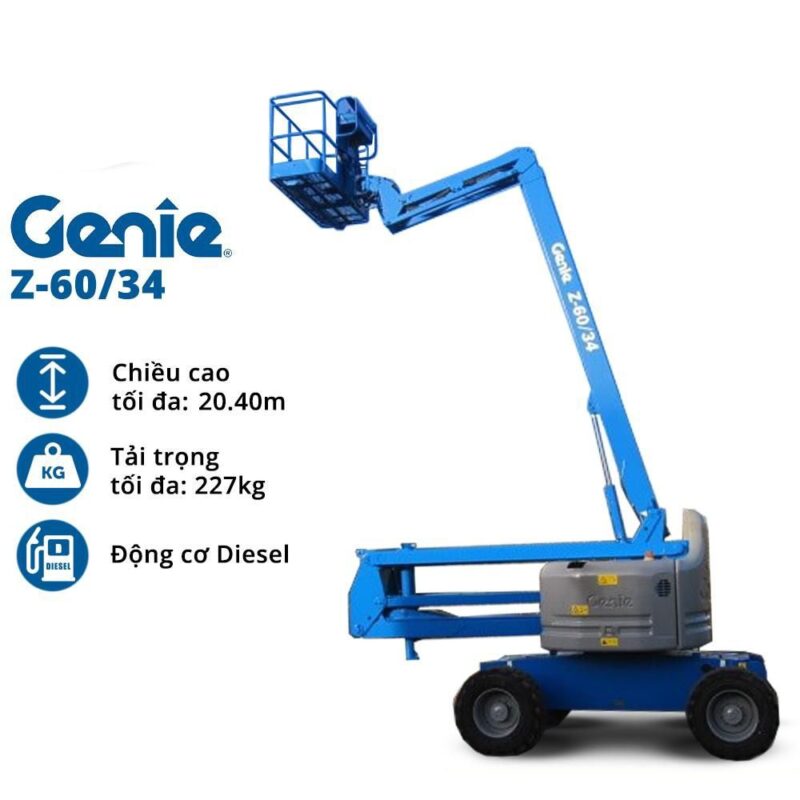

Cấu tạo xe nâng người Boom Lift
Đặc trưng của xe nâng người Boom Lift là ở cần nâng có thể vươn xa và linh hoạt. Bao gồm 2 dạng chính:
- Cần gấp khúc: Gồm nhiều đoạn cần được nối với nhau bằng các khớp, cho phép cần gấp khúc và vươn qua các chướng ngại vật phức tạp.
- Cần thẳng: Gồm nhiều ống lồng vào nhau, có các đệm trượt bên trong giúp cần có thể kéo dài ra hoặc thu gọn lại theo phương thẳng, phù hợp cho các công việc cần vươn thẳng tới độ cao lớn.
Ngoài ra, xe nâng người Boom Lift còn có thêm một số bộ phận khác biệt so với các loại xe nâng người còn lại:
- Cabin (lồng xe): Là khu vực làm việc gắn ở đầu cần nâng, có cửa ra vào và lan can an toàn. Trên cabin tích hợp bảng điều khiển đầy đủ chức năng, cho phép người vận hành điều khiển các thao tác của cần nâng, xoay cabin và di chuyển xe.
- Hệ thống phanh đặc biệt: Xe nâng người Boom Lift được trang bị thêm cơ chế phanh thường đóng ngoài phanh cơ bản, có chức năng giữ cho xe không bị trôi khi dừng. Đặc biệt, hệ thống này còn được tích hợp xi lanh thủy lực khóa cân bằng thân xe, giữ cho xe khỏi rung lắc và luôn ổn định khi nâng cao hoặc di chuyển trên địa hình không bằng phẳng, có ổ gà.
- Hệ thống xử lý khẩn cấp tiên tiến: Bao gồm chức năng nhả phanh bánh xe bằng tay (cho phép di chuyển xe khi động cơ hoặc hệ thống điều khiển gặp sự cố) và một bơm dầu thủy lực khẩn cấp dự phòng (thường dẫn động bằng mô tơ điện 12VDC) để hạ cần trong trường hợp hệ thống điều khiển chính bị lỗi.
Trên đây là toàn bộ thông tin về cấu tạo xe nâng người chung và riêng cho từng loại, hy vọng đã giúp bạn có thêm kiến thức bổ ích trước khi vận hành. Hơn hết, hãy luôn chú ý kiểm tra và bảo dưỡng các thiết bị thường xuyên để đảm bảo an toàn và hiệu quả trong suốt quá trình vận hành. Nếu bạn đang có nhu cầu mua xe nâng người, hãy Liên hệ ngay tới Hotline: 0912.401.875 của PNK Phú Thọ để được tư vấn sản phẩm phù hợp.
